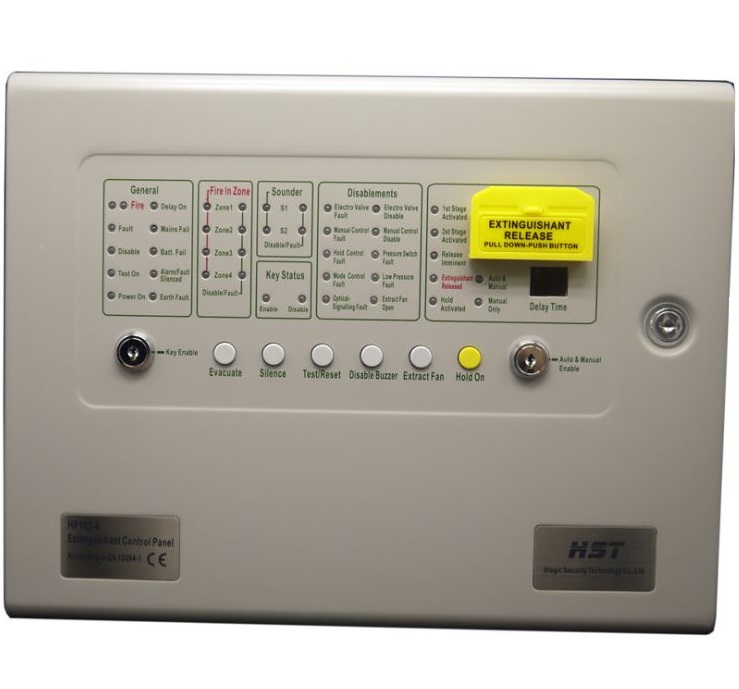

Panel de alarma de extinción de incendios de gas de extinción de incendios Zona 4

https://www.vedardsecurity.com/fire-fighting-gas-extinguish-alarm-panel-4-zone-p-61
Los paneles de control de extintores automáticos están diseñados para cumplir con las normas europeas en54 - 2 y en54 - 4 sistemas de detección y alarma de incendios - equipos de control e indicación y sistemas fijos de extinción de incendios en12094 - 1 - componentes de sistemas de extinción de incendios de gas
Parte 1:
Requisitos y métodos de prueba para dispositivos de control automático y retraso eléctrico.
El equipo de control es una combinación de paneles de control de alarma contra incendios y extintores de incendios.
El sistema cuenta con cuatro zonas de detección en las que cualquiera o todas pueden contribuir
Decisión de Liberación del extintor de incendios.
El panel de control tiene un cargador de batería completo y alimentado por la electricidad municipal.
Diseñado de acuerdo con los requisitos de en54 - 4.
Especificaciones técnicas
Cuadro 1 - especificaciones eléctricas
Nota sobre la calificación eléctrica del proyecto
Tamaño 383 mm de ancho x 295 mm de alto x 87 mm de carcasa de metal profundo
Pesa 5 kilogramos
Fuente de alimentación 90 a 270vac, 50hz / 60Hz
El fusible de alimentación 3 amperios (f3a l250v) solo se sustituye por un tipo similar
La corriente nominal de la fuente de alimentación es de 3 amperios en total, incluida la batería de 28v + / - 2v
Tensión máxima de onda ≤ 200 MV
El tipo de batería conecta dos baterías selladas de plomo ácido de 12 voltios en serie. 7ah máximo
Tensión de carga de la batería 27,6 VDC valor nominal
Corriente máxima de carga de la batería 0,7a
Estado de falla de consumo de corriente de alimentación 0095 amperios, sonó el zumbador
La corriente de alarma de la segunda etapa consume 0235a en dos zonas de incendio (470 Ohm en el circuito)
Consumo de corriente después de la descarga 0.310a salida de válvula solenoide activada
Cuando se desconecta la fuente de alimentación principal, el consumo máximo de corriente de la batería es de 3 amperios.
Salida NAC (circuito sounder y bell) 26 a 28v dc, fusión a 500 ma, fusibles electrónicos con carga total de 1,2 AMP en todos los circuitos
La calificación máxima de cada contacto de relé de falla sin contacto de conversión de tensión es 2a / 30vdc
La calificación máxima de cada contacto de relé contra incendios sin contacto de conversión de tensión es 2a / 30vdc
La calificación máxima de contacto de primera etapa de cada contacto de conversión sin tensión es 2a / 30vdc
La calificación máxima de contacto de segunda etapa de cada contacto de conversión sin tensión es 2a / 30vdc
Extraer la calificación máxima de contacto de cada contacto de conversión sin tensión 2a / 30vdc
Corriente estática regional máxima 4ma
Capacidad de la terminal de 0,5 mm2 a 2,5 mm2 cable sólido o trenzado
Número de detectores en cada área ≤ 30 detectores convencionales
El número de vocales por circuito depende del tipo y del consumo de corriente
Resistencia 4k7 ± 5% 1 / 2 vatios en el extremo del Circuito de detección de línea 3k - 5,6k 1 / 2w
Resistencia 4k7 ± 5% 1 / 2 vatios en la entrada de la línea de monitoreo 3k - 5,6k 1 / 2w
Resistencia de 10 k ± 5% 1 / 2 vatios al final de la línea del Circuito del altavoz 6,8 K - 20k 1 / 2w
Terminal de salida del Agente extintor de incendios 10K ± 5% resistencia de 1 / 2 vatios 6,8k - 20k 1 / 2w
Número de circuitos detectados cuatro 21 a 28v DC
Número de circuitos de sounder cuatro 21 a 28v DC
El Agente extintor de incendios libera la salida de 21v a 28v DC. Carga máxima 2 amps
El tiempo de retraso en la Liberación del Agente extintor de incendios se puede ajustar de 0 a 75 segundos y 5 segundos.
Interruptor de entrada sil, al, flt, rst - resistencia mínima 0 ohm, máxima 1K Ohm
Umbral de alarma del detector de 270 Ohm a 1 k Ohm
Umbral de alarma del punto de llamada 150 Ohm a 1K Ohm
Umbral de cortocircuito de 0 Ohm a 130 Ohm
La unidad de Estado / placa auxiliar conecta la conexión rs485 de doble línea con fusibles electrónicos. Hasta 32 unidades - línea de datos rs485
El controlador está conectado a detectores de humo convencionales, detectores de temperatura, puntos de alarma manuales, botones de arranque / parada de emergencia en el sitio, dispositivos de control de extinción de incendios de aerosoles (o dispositivos de control de cilindros), dispositivos de pesaje, indicadores de escape y otros equipos. Constituye un sistema completo de alarma automática contra incendios y lucha contra incendios. Descargar manuales y gráficos para sistemas de alarma contra incendios y incendios.
Paneles convencionales contra incendios
Especificaciones principales / funciones especiales
Cuatro circuitos de dispositivos de arranque tipo B (clase b) (idc)
Todas las áreas aceptan detectores de humo de doble línea y cualquier equipo de contacto normalmente abierto.
Una salida de incendios incorporada.
Operación de 24 voltios.
Fuente de alimentación reconfigurable del detector de humo de cuatro líneas 500ma.
Fuente de alimentación no resecable 500ma.
La prueba de caminata individual es programable para pruebas silenciosas o audibles.
Desactivar / activar el control de cada idc.
Protección contra la conexión polar
Hay 6 botones en el panel, evacuación de emergencia, silenciador externo, autoexamen / reset, silenciador interno, ventilador de escape, parada de emergencia
La cerradura de control permite y desactiva la función clave, los modos de conmutación manual y automática
La fuente de alimentación alternativa 12v / 4.5a se coloca en la parte inferior del gabinete. Si la polaridad de la batería no es correcta, el panel mostrará información de falla de la batería amarilla.
Liberación de gas de emergencia: retire el panel de la Caja de plástico amarilla del panel con un botón rojo en su Interior. Al presionar el botón, el controlador entrará en el Estado de retraso "arranque de emergencia", mostrará una cuenta atrás de 10 segundos y enviará una señal de arranque después del final de la cuenta atrás.
El controlador l tiene 4 áreas de alarma independientes (zone1 - zone4) que permiten conectar múltiples líneas de humo, temperatura, alarma manual
Los botones y otros equipos de entrada pueden completar de forma independiente las funciones de detección de fallas y alarma del equipo.
El controlador l tiene tres salidas de Alarma acústica y visual (sound1 - sound3), que se pueden utilizar fácilmente para alarmas externas de emergencia en caso de incendio.
.
El controlador l tiene una salida de alimentación 24vdc / 1a (fuente de alimentación - 24 v, 0v) que alimenta el dispositivo externo.
El controlador l tiene una falla en el circuito 1 y una salida de relé de alarma de incendios.
El controlador l tiene funciones de silencio remoto, prueba de alarma remota, prueba de falla remota y reinicio remoto.
El controlador l tiene funciones de arranque de emergencia remoto, parada de emergencia remota y cambio de modo manual / automático remoto.
El controlador l tiene la función de recepción de señal de baja presión del cilindro y la función de recepción de señal de retroalimentación de Liberación de gas.
El controlador l tiene una función de válvula.
El controlador l puede configurar la función de válvula de retraso 0 - 75s.
El controlador l tiene la función de encender y apagar manualmente el ventilador de escape.
El controlador l tiene una interfaz rs485 que puede transmitir repetidamente información de alarma con el ordenador superior o el piso.
2. indicadores técnicos
Nota sobre los parámetros eléctricos del proyecto
Fuente de alimentación de trabajo DC12v - dc28v
El voltaje de onda es de 200 MV
La corriente estática es de 012A
La corriente de alarma es de 0235a
La corriente de salida es de 24 / 3A.
Capacidad de contacto de salida del relé 24v / 2a, 220V / 1a
Potencia de salida acústica y óptica de 24v / 1a (máxima) por canal
La corriente estática en la zona de alarma (zona 1 - 4) es mínima en 0 ma y máxima en 2 Ma.
Se recomienda el uso de cables de par trenzado con cables de 0,75 mm2 a 2,5 mm2
El número de detectores por zona de alarma (zone1 - 4) es de 25
Detector, resistencia de entrada del monitor 6k8 ± 5% 1 / 2w
Resistencia del terminal de salida de Alarma acústica y óptica 10K ± 5% 1 / 2w
Resistencia de alarma 1K - 390 en el área de alarma del controlador (zone1 - zone4)
Se recomienda diodos paralelos 1n4004 o 1n4007 para la salida de válvulas
Zone 1 - Zone 4: dispositivos de alarma de entrada como detección de humo multilínea, detección de temperatura y botón de alarma manual. Participación de zone1 y zone2
La salida de control de enlace "y", zone3 y zone4 solo tienen función de alarma y no participan en la salida de control de enlace. Se recomienda conectar zone1 a varios cables
Detector de humo tipo, zone2 conectado con detector de temperatura de múltiples líneas. Cuando tanto zone1 como zone2 alertan, el controlador entrará en la pérdida de enlace
Out (el controlador está en estado automático)
Las Salas de comunicación, almacenes y fábricas deben Instalar alarmas de incendios y dispositivos de control automático de incendios.

Zona 4 alarma detección de incendios y extintores de incendios
